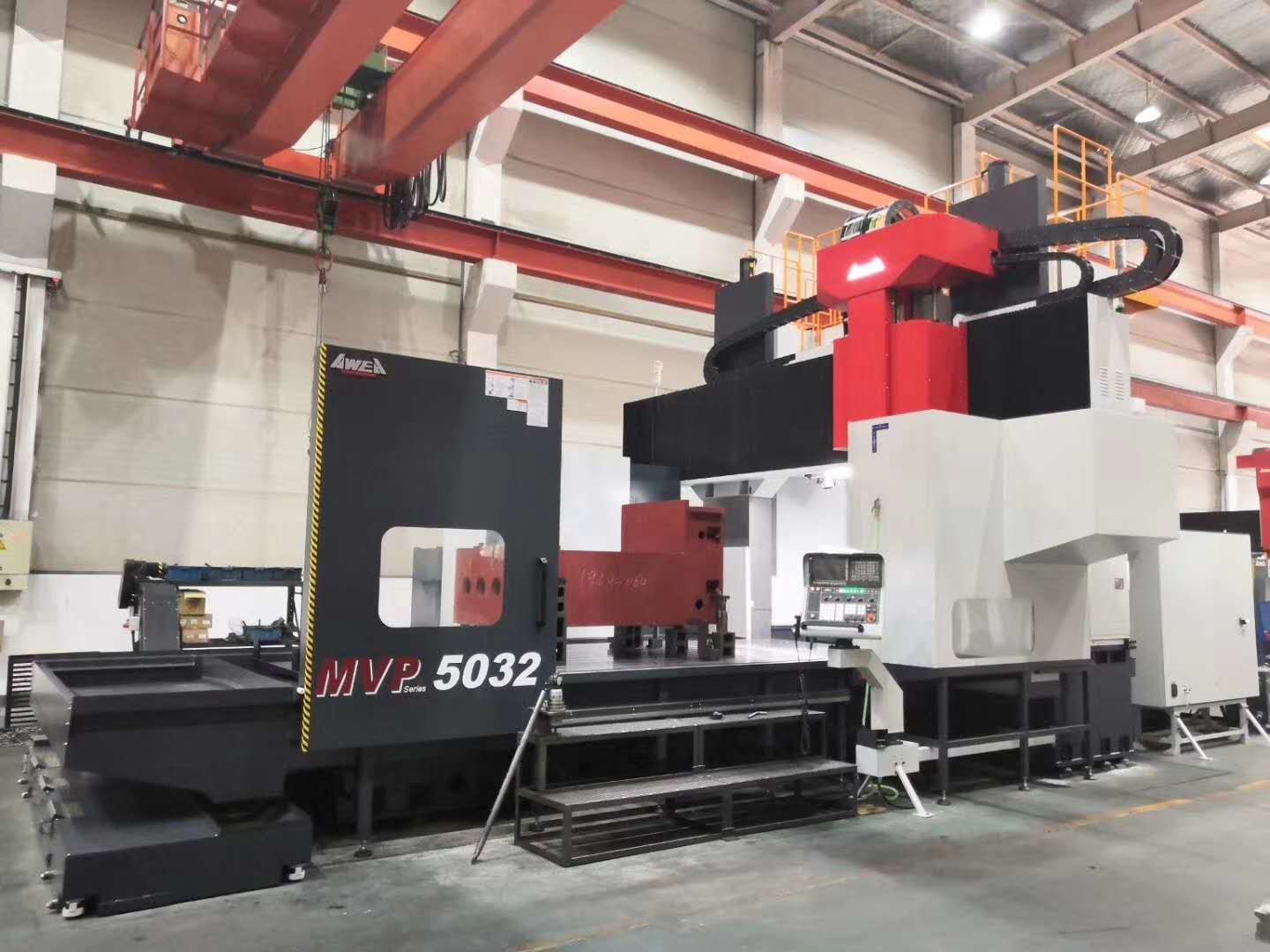

台湾亚威大型动梁式龙门加工中心MVP-5032规格
|
| 重要諸元 | MVP-4032 | MVP-5032 | MVP-6032 | MVP-7032 | MVP-8032 |
|---|---|---|---|---|---|
| X 軸行程 | 4,000 mm | 5,000 mm | 6,000 mm | 7,000 mm | 8,000 mm |
| Y 軸行程 | 3,200 mm | ||||
| Z 軸行程 | 1,000 mm ( 選配 1,200 / 1,400 mm ) | ||||
| W 軸行程 | 1,250 mm | ||||
| 雙柱間距離 | 2,700 mm | ||||
|
主軸鼻端至 工作台面距離 |
200 ~ 2,450 mm | ||||
| 工作台 | |||||
| 工作台尺寸 ( X x Y ) |
4,020 x 2,400 mm |
5,020 x 2,400 mm |
6,020 x 2,400 mm |
7,020 x 2,400 mm |
8,040 x 2,400 mm |
| 工作台載重量 | 15,000 kg | 18,000 kg | 20,000 kg | ||
| 主軸 | |||||
| 主軸轉速 | 立式 : 10 ~ 4,000 rpm ; 臥式 : 20 ~ 2,000 rpm | ||||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | ||||
| 主軸內孔規格 | BT50 | ||||
| 三軸進給 | |||||
| X 軸快速進給 | 15 m/min. | 10 m/min. | 7.5 m/min. | ||
| Y 軸快速進給 | 12 m/min. | ||||
| Z 軸快速進給 | 10 m/min. | ||||
| W 軸快速進給 | 3 m/min. | ||||
|
|
|
|
|
|
|
| 切削進給速率 | 5 m/min. | ||||
| 刀庫 | |||||
| 刀庫容量 | 60 支刀 | ||||
|
刀具直徑 / 鄰刀空 |
? 127 / ? 215 mm | ||||
| 刀具長度 | 400 mm | ||||
| 刀具重量 | 20 kg | ||||
| 精度 | |||||
| 定位精度 ( JIS B 6338 ) | ± 0.010 mm / 全長 | ||||
| 定位精度 ( VDI 3441 ) |
P = 0.025 mm / 全長 |
P = 0.030 mm / 全長 |
P = 0.035 mm / 全長 |
P = 0.040 mm / 全長 | |
| 重現精度 ( JIS B 6338 ) | ± 0.003 mm | ||||
| 重現精度 ( VDI 3441 ) | P = 0.018 mm | P = 0.022 mm | P = 0.026 mm | P = 0.030 mm | |
| 一般規格 | |||||
| 電力需求 | AC 220 + 10% 3相 / 80 KVA | ||||
| 氣壓壓力需求 | 5 ~ 8 kg / cm? | ||||
| 油壓系統容量 | 290 L | ||||
| 潤滑油箱容量 | 6 L | ||||
| 切削液箱容量 | 750 L | ||||
| 機器重量 | 70,000 kg | 75,000 kg | 80,000 kg | 85,000 kg | 95,000 kg |
本公司保留因技術需求，隨時更改內容及文字之權利。
